Enceintes bibliothèque deux voies

C’est en fait un kit vendu par le magasin Haut-parleur Systèmes à Paris, sous le nom de Premium . Je signale le très bon accueil de James qui a pris le temps de me conseiller. Il me les a fait écouter avec des sources CD et amplis à tubes plutôt destinés habituellement à des enceintes haut de gamme.



Ces enceintes sont les plus simples de leur magasin : pour 60 € environ, il comprend les deux hp Audax, AP130G0 et AW010F1, le filtre câblé en l’air sur une plaque, le bornier et l’évent.

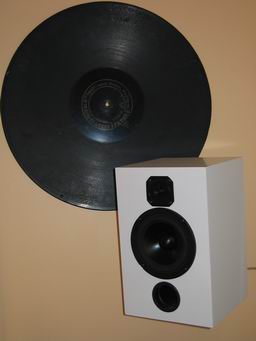

On doit respecter un volume interne de 6 litres environ. Sur la photo, on voit ma version en médium 16 mm, laqué blanc. Elles sont connectées à mon PC et remplacent avantageusement mes précédentes enceintes multimédia Altec-Lansing.

Derrière l’enceinte, c’est un disque ancien (78 tours ?) d’un diamètre de 50 cm !!!.

Le titre est "La fille de Mme Angot - Quadrille". Le phono permettant de le lire a malheureusement disparu.

Ampli type Gainclone 2 x 30W sur 8 Ohms avec le circuit LM3886

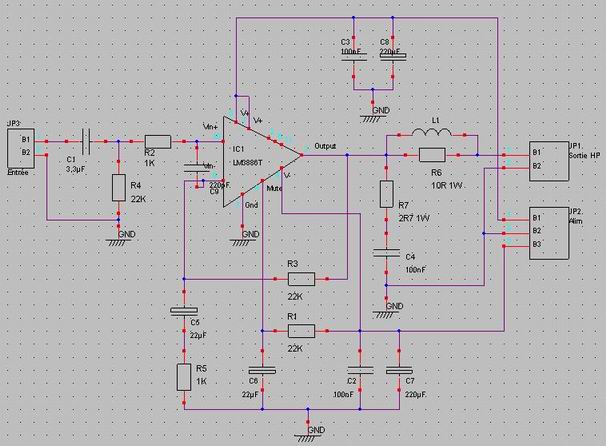

Ce sont deux plaques mono qui utilisent ce schéma :

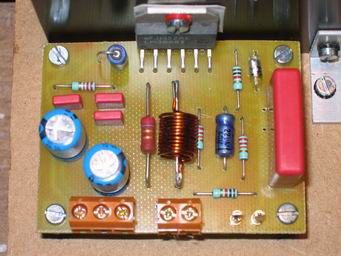

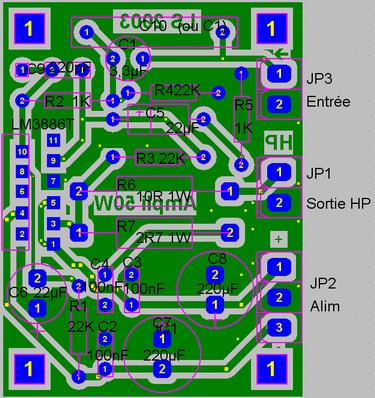

Les circuits imprimés ont été dessinés avec WinTypon, j’ai essayé de faire assez compact, en rajoutant des détails que je ne trouvais pas sur d’autres plaques disponibles sur le web, comme par exemple les connexions rapportées sur le bord de la carte pour faciliter le cablage.

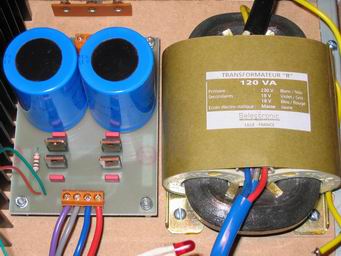

L’alimentation donne 2 x 24V, le transfo est un type « R » 120 VA de Selectronic.   J’ai pris un schéma avec diodes rapides et capas en parallèle sur chaque diode à la sauce Elektor.

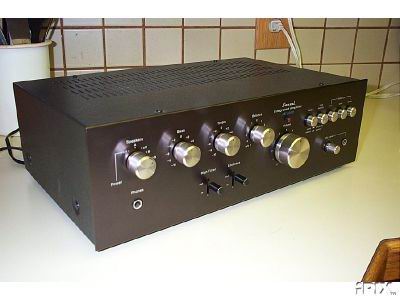

Le boitier est celui d'un ampli Sansui AU-3900 2 x 25 W de 1977, il traînait dans le grenier depuis pas mal d'années, je lui ai trouvé un usage !

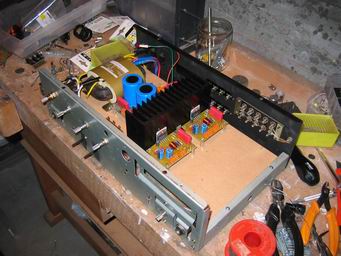

Ci-dessous, l'ampli d'origine et son état actuel (Câblage en cours).

En projet :

Préampli avec sélecteur d’entrées à relais :

schéma à amplis-op tel que le Project 88 de Elliott Sound Products

Etage de contrôle Volume / Balance / Tonalité avec le circuitLM1036 :

Il est commandé par des tensions continues, donc pas besoin de promener le signal audio dans les potentiomètres, ceux-ci sont de simples modèles linéaires.

Les performances en distorsion et rapport S/B paraissent bonnes. Elektor a fait quelque chose de ce genre dans le numéro de juin 2003.

Decembre 2004, je viens de commencer le montage. Le CI LM1036 vient direct de NS (Merci les samples !).

Je vais faire le cablage sur une plaque a pastilles. Pour l'alim 0-15V, je reprends la ligne positive des amplis de puissance et la stabilise par un LM317.

Filtres actifs et caisson de basses amplifié :

Mes enceintes sont évidemment limitées dans le grave, même si le fait de les avoir mis dans les coins de la pièce renforce un peu le bas du spectre.

Je voudrais ne leur envoyer que les fréquences supérieures à disons 100-150 Hz via l’ampli LM3886 et diriger les basses vers un caisson.

Je m’oriente à priori vers une config avec hp de 25 ou 30 cm, par exemple Monacor SPH-255.

Pour l’amplification, le même module que pour les autres canaux doit suffire, on peut augmenter la tension d’alimentation pour en tirer une soixantaine de Watts.
